وصف

نوع الألياف:	OM5	مادة الكابل:	LSZH
عدد الألياف:	16 ألياف	النوع البولندي:	اتحاد الوطنيين الكونغوليين
لون الكابل:	ليمون اخضر	نوع الموصل:	MPO أنثى وLC
تسليط الضوء:	OM5 MPO كابل Fanout، LSZH MPO كابلات الكابلات، كابلات الألياف OM5

كابل OM5 MPO Fanout

ليمون أخضر OM5 MPO Fanout كابل 16 ألياف UPC نوع تلميع لكابلات MPO

يمكن تطبيق سلك التصحيح المروحي 16F MPO-LC مع كابل الألياف الضوئية OM5 على نقل البيانات بين جهاز الإرسال والاستقبال 100G/400G وأجهزة الإرسال والاستقبال 25G/10G. يمكن تخصيص طول كابل الجذع وكابل الاختراق وفقًا لاحتياجاتك. وسوف نرسل لك الرسم الناتج من المهندس للتأكيد.

سمات

◆ خيارات القطبية هي نمط TIA A أو B أو C (الطريقة B قياسية)

◆ ألياف مروحية من موصلات MPO/MTP إلى فردية فردية أو مزدوجة

◆ مخصصة للطول، المذهل، نوع الموصل، نمط الاختراق، عدد الألياف، ووضع العلامات

◆ متوفر في OS1/2 وOM2 وOM3-150 وOM3-300 وOM4 وOM5

◆ متوفر في FC، LC، SC، ST، MU، E2000 وMPO/MTP®

طلب

◆ اتصال الطائر

◆ كابلات مركز البيانات

◆ أشرطة MPO والرفوف

◆ شبكة الاتصالات

◆ جهاز إرسال واستقبال 40G و100G وQSFP

تخصيص

1. درجة حرارة التشغيل والتخزين

	حدود	دقيقة	الأعلى	وحدة
1	درجة حرارة التشغيل	-40	70	درجة
2	درجة حرارة التخزين	-40	70	درجة

2. الأداء البصري

غرض		حدود
موصل MPO/MTP®		SM (1310 نانومتر/1550 نانومتر)		مم (850 نانومتر)
		معيار	خسارة منخفضة	معيار	خسارة منخفضة
فقدان الإدراج	عادي	0.5 ديسيبل	0.2 ديسيبل	0.5 ديسيبل	0.2 ديسيبل
	أقصى	0.7 ديسيبل	0.35 ديسيبل	0.7 ديسيبل	0.35 ديسيبل
تعويض الخساره		>=60ديسيبل لـ APC		--
		>=40ديسيبل للكمبيوتر الشخصي		>=20ديسيبل للكمبيوتر الشخصي
الذكور الإناث		ذكر: مع دبوس. الأنثى: بدون دبوس

موصل LC/FC/SC
غرض	سم		مم
	1310 نانومتر/1550 نانومتر إيل (ديسيبل)	1310 نانومتر/1550 نانومتر آر إل (ديسيبل)	850 نانومتر إيل (ديسيبل)	850 نانومتر رل (ديسيبل)
الكمبيوتر	<=0.2	>=50	<=0.3	>=25
ناقلة جنود مدرعة	<=0.3	>=60	N/A	N/A

3. معلمات الهندسة

طن متري
قياس			حدود النجاح/الفشل
حدود			دقيقة	الأعلى
نصف قطر انحناء	أكسل طويل		2000 ملم	∞
	أكسل القصير		50 ملم	∞
زاوية	أكسل طويل		-0.2 درجة	0.2 درجة
	أكسل القصير	ناقلة جنود مدرعة	7.8 درجة	8.2 درجة
		الكمبيوتر	-0.2 درجة	0.2 درجة
ارتفاع الألياف			1000 نانومتر	3000 نانومتر
ارتفاع الألياف المختلفة			N/A	500 نانومتر
ارتفاع الألياف المجاورة			N/A	300 نانومتر
طول الطويق			7.9 ملم	N/A

FC٪2fLC٪2fSC UPC
غرض	يتخطى الفشل
حدود	دقيقة	الأعلى
إف سي روك	10.00ملم	25.00ملم
إل سي روك	7.00ملم	25.00ملم
ارتفاع الألياف	-100.00نانومتر	50.00 نانومتر
قمة الإزاحة	0.00μm	50.00μm

FC٪2fSC٪2fLC APC
غرض	يتخطى الفشل
حدود	دقيقة	الأعلى
جمهورية الصين	5.0ملم	12.00ملم
ارتفاع الألياف	{{0}}.0 نانومتر	5 0.0 نانومتر
قمة الإزاحة	0.00μm	50.00μm
زاوية ايه بي سي	7.700 درجة	8.300 درجة
خطأ رئيسي	-0.500 درجة	0.500 درجة

4. تفاصيل الموصل

مزايا المنتج

◆ لقد حصلنا على العديد من شهادات نظام الجودة، مثل ISO وRoHS؛ واجتاز اختبار المورد للحساب الرئيسي.

◆ لدينا قدرة إنتاجية عالية. تبلغ سعة سلك التصحيح القياسية 15 موصلاً/يومًا000 وتبلغ سعة منتج MT 3000 موصلًا/يومًا.

◆ معيار الاختبار لدينا صارم للغاية. يتم اختبار كل كابل على حدة في خط الإنتاج الخاص بنا بالإضافة إلى اختباره بنسبة 100% من قبل قسم مراقبة الجودة.

◆ خدمتنا مؤهلة. نحن نصر على خدمة سريعة الاستجابة وواسعة الاطلاع لكل عميل.

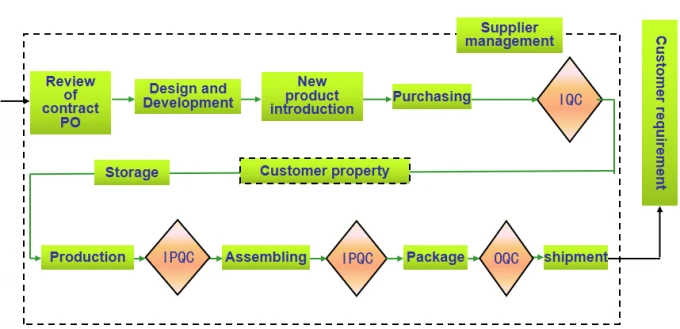

دردشة تدفق عملية مراقبة الجودة في ORC

product-680-329

التعليمات

1. س: كيف يمكنك اختبار وصلة المرور ذات الوضع الواحد؟

ج: لقد تم اختبار كابلات التصحيح أحادية الوضع الخاصة بنا لفحص الوجه النهائي واختبار IL وRL أحادي الوضع.

2. س: هل هذه الكابلات متوافقة مع مجموعة متنوعة من الوحدات؟

ج: نعم، يمكن أن تكون كابلات LC متوافقة مع كابلات SFP، وSFP+(BIDI SFP+)، وXFP، وSC، ويمكن أن تكون متوافقة مع BIDI SFP، وGBIC، وX2، وXENPAK.

3. س: ما هو متوسط المهلة الزمنية الخاصة بك؟

ج: يتم التحكم في المهلة الزمنية لدينا خلال 5 أيام عمل للمنتجات العادية. بالنسبة لمنتجات MT، تبلغ قدرتنا 3000 موصل يوميًا.

4. س: هل يمكنك الإنتاج وفقًا للعينات التي نرسلها لك؟

ج: بالطبع، يمكننا إنتاج وفقا للعينات الخاصة بك أو الرسومات الفنية.
